Компания Shandong Time Machinery Technology Co., Ltd.
"Линия производства сварки тресов с укреплением квадратных труб ПК (SGHJ-IV) " Информация и котировка оборудования
Юридический представитель: Цюй Хао
Телефон: 13395378282
Адрес: зона экономического развития, город Цзиньнин, провинция Шаньдун.
Сайт: www.sdsgzn.com
Содержание
I. Предпринимательская котировка 2
II. Второй этапВведение в проект не смонтированной формовки 3
1Обзор проекта 3
2. Производственный процесс Введение 5
3. Укрепление квадратных труб (угловая решетка) 6
III.Продуктивность оборудования и технические параметры7
1. Технические параметры арматурной конструкции 8
1.1 Обзор оборудования для квадратных труб 8
1.2 Состав оборудования производственных линий для арматурных решеток 8
1.3 Технические параметры оборудования: 9
1.4 Особенности оборудования 10
1.5 Конфигурация оборудования и марки компонентов 10
2 Машина для охлаждения воды 11
2.1 Технические спецификации воздушно-охлаждаемого охлаждающего агрегата типа коробки следующие: 12
2.2 Список запасных частей для воздушно-охлаждаемой коробки охлаждения DeepChorie: 13
3Компрессор 14
1. Технические параметры воздушно-охлаждаемых винтовых машин 14
I. Бизнес-контракт
Профессиональный производитель
| SGHJ-IV Интеллектуальная линия производства сварки с помощью CNC-решеток | |||||||||
| Объем цены: Shandong Shiguang Machinery Technology Co., Ltd. | |||||||||
|
Серийный Нет, нет, нет. |
Наименование оборудования | Модель оборудования | Объекты |
Количество |
Стоимость (RMB) |
Сумма (RMB) |
|||
| 1 | Производственная линия для сварки реберной реберной решетки | SGHJ-IV | Единица | 1 | |||||
| 2 | Свинцовый воздушный компрессор | Серия KAIZEN BK 37 кВт | Единица | 1 | |||||
| 3 | Машина для охлаждения воды | RX-10A | Единица | 1 | |||||
| 4 | Сварная машина для сварки ребер | 25кВ | Единица | 1 | |||||
| Всего | Юань: Юань с большими буквами: | ||||||||
| Примечание: в эту цену включены налог, стоимость грузов, расходы на отладку и установку, расходы на обучение. | |||||||||
| Наша компания фокусируется на исследованиях и разработке и производстве линии производства сварки стальных решеток, с специализированной и эффективной командой по исследованию и разработке технологий,Компания придает важность технологическим инновациям, настаивает на том, чтобы идти по пути самостоятельных инноваций, постоянно адаптирует структуру продукта для удовлетворения спроса на рынке,и устанавливает долгосрочные партнерские отношения с рядом известных предприятий. | |||||||||
2Способ оплаты, срок оплаты и право собственности:
1.Оплатить 30% от общей стоимости контракта в виде депозита в течение трех дней после подписания контракта;
2.Оплата за перевозку: 60% от общей контрактной цены до отправки контрактных товаров;
3Платеж за установку: 5% от общей цены контракта, уплачиваемая в течение семи дней после установки оборудования;
4.Гарантийный депозит: оставшиеся 5% в качестве гарантии; гарантийный срок 1 год, гарантийный период оплачивается в течение трех дней без процентов;
5Сторона А сохраняет право собственности на товары до полного погашения платежа по настоящему договору; Сторона В оплачивает оборудование в соответствии с согласованным способом оплаты, в противном случае:Сторона А имеет право приостановить обслуживание.
▶ Информация о переводах
Название компании: Shandong Time Machinery Technology Co. Ltd.
Налоговый идентификационный номер: 91370811MA3EP7HT68
Номер счета: 815010601421010400
Банк: филиал Jining Bank Xicheng
Адрес: Зона экономического развития Цзинин, провинция Шаньдун, к востоку от дороги Цзяфэн, к северу от дороги Рюйсян (двор Shandong Taifeng Engineering Group Co., Ltd) Тел: 13954713947
II. Введение в проект не смонтированной формовки
1Обзор проекта

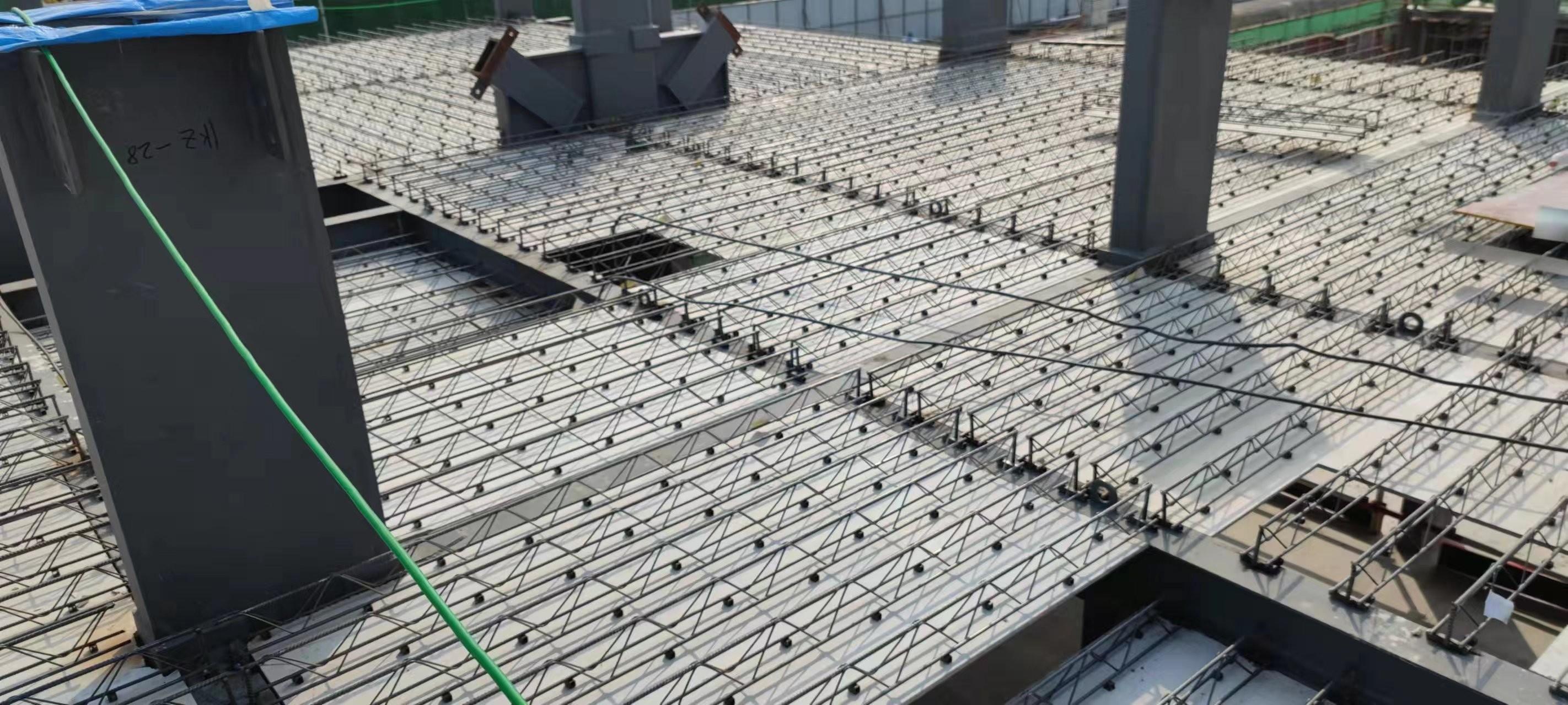

Не смонтируемый формованный напольный корпус использует новый тип зеленой доски.с импортируемой натуральной древесной целлюлозой в качестве основного волокна для арматурыОн изготовлен из специальной формовки, отжимаемой под высоким давлением и кислородом на высокой температуре.который может улучшить прочность сцепления между доской и бетоном или раствором более чем на 50% по сравнению с обычными плоскими плитамиОн эффективно решает проблему отслоения, вызванную плохим сцеплением между доской и бетоном или раствором, и ограничивает деформацию доски,тем самым решая проблему трещинки отделки, вызванной деформацией доски.
Новая зеленая нижняя доска крепится к усиленной решетке с помощью специальных самозажимающихся винтов и подключающей базы автоматической винтовой блокировки.Он осуществляет механизацию и промышленное производство., с простой технологией строительства, удобным строительством и транспортировкой, плоской поверхностью нижней доски.Он может полностью заменить ламинированные доски и литые на месте полы, доступные на рынке., достижение бездемонтажа, без гипса, быстрая установка, сокращение процессов строительства, снижение транспортных расходов, почти никаких потерь, обеспечение высоты внутренней сетки,и снижение затрат на строительство, и т. д. Он в значительной степени решает известные проблемы, существующие при использовании ламинированных досок в сборных домах, и может широко использоваться в различных строительных проектах, таких как отели, офисные здания,школы, жилых зданий, больниц, складов, парковочных площадок и многоэтажных промышленных зданий.с огромным рыночным потенциалом.

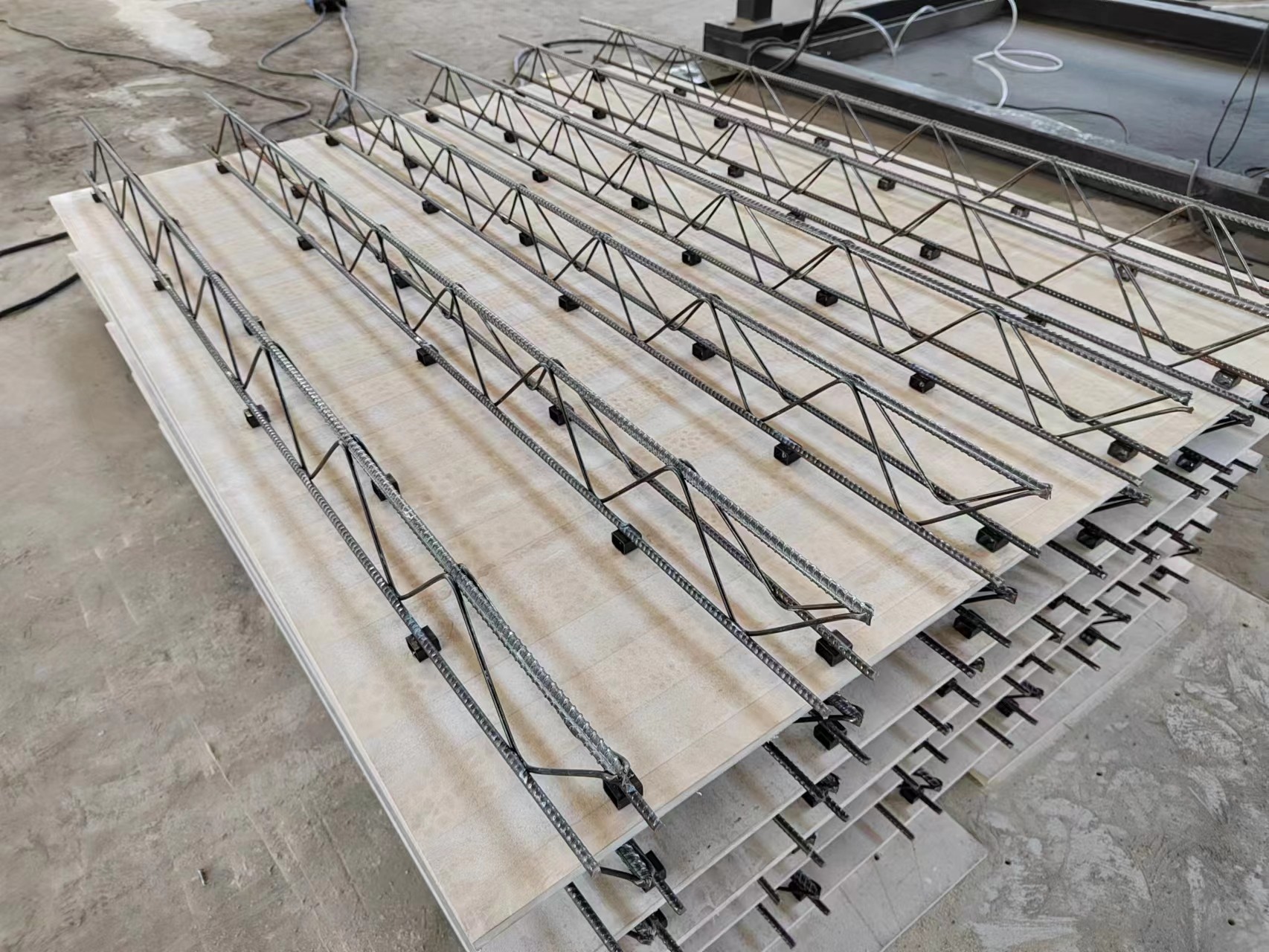

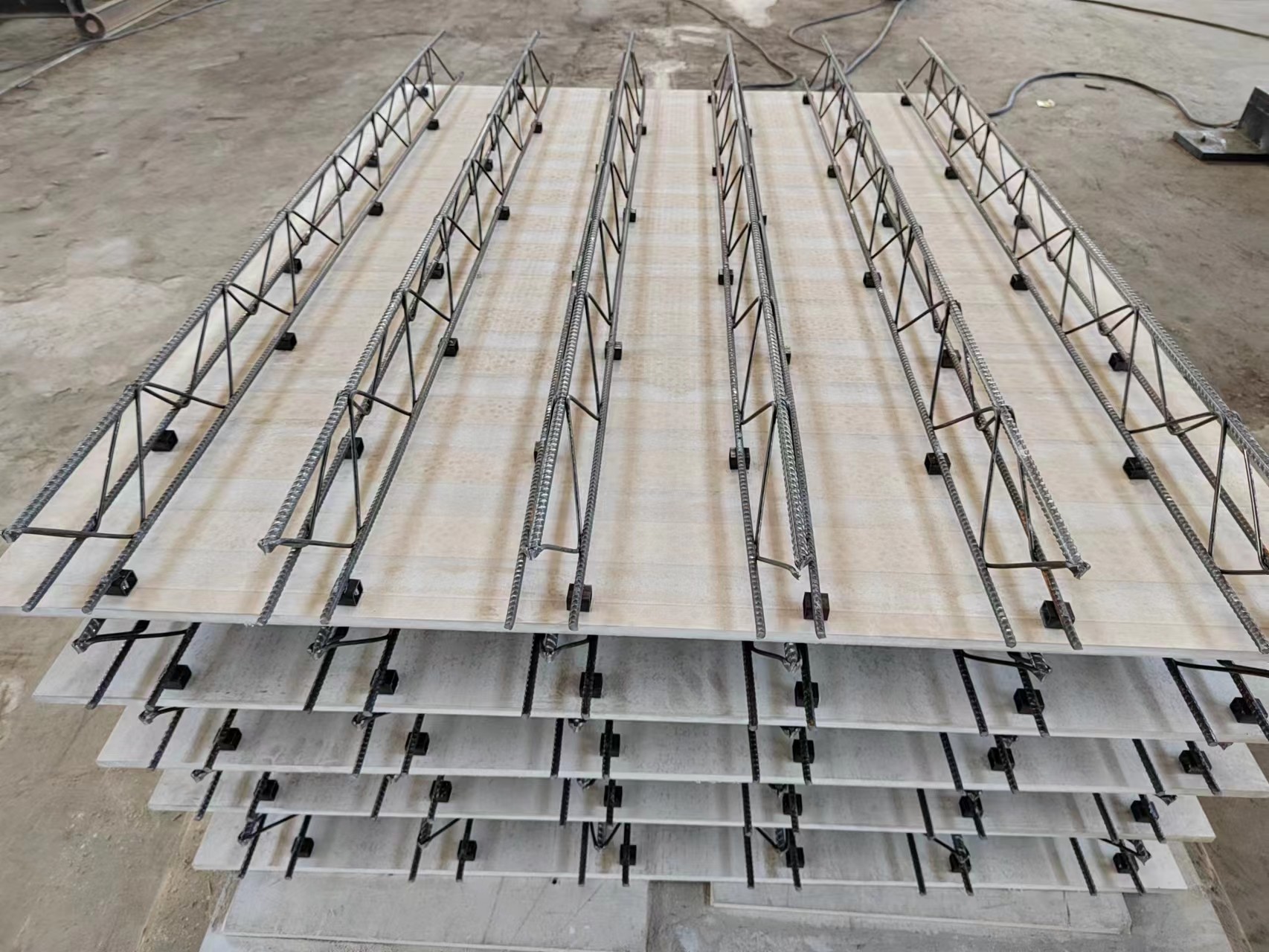

2Не смонтированный каркас тресса пол готовый продукт (прямой угол)
III. Использование оборудования и технические параметры
1.Технические параметры производственной линии стальных балок
1.1 Обзор оборудования

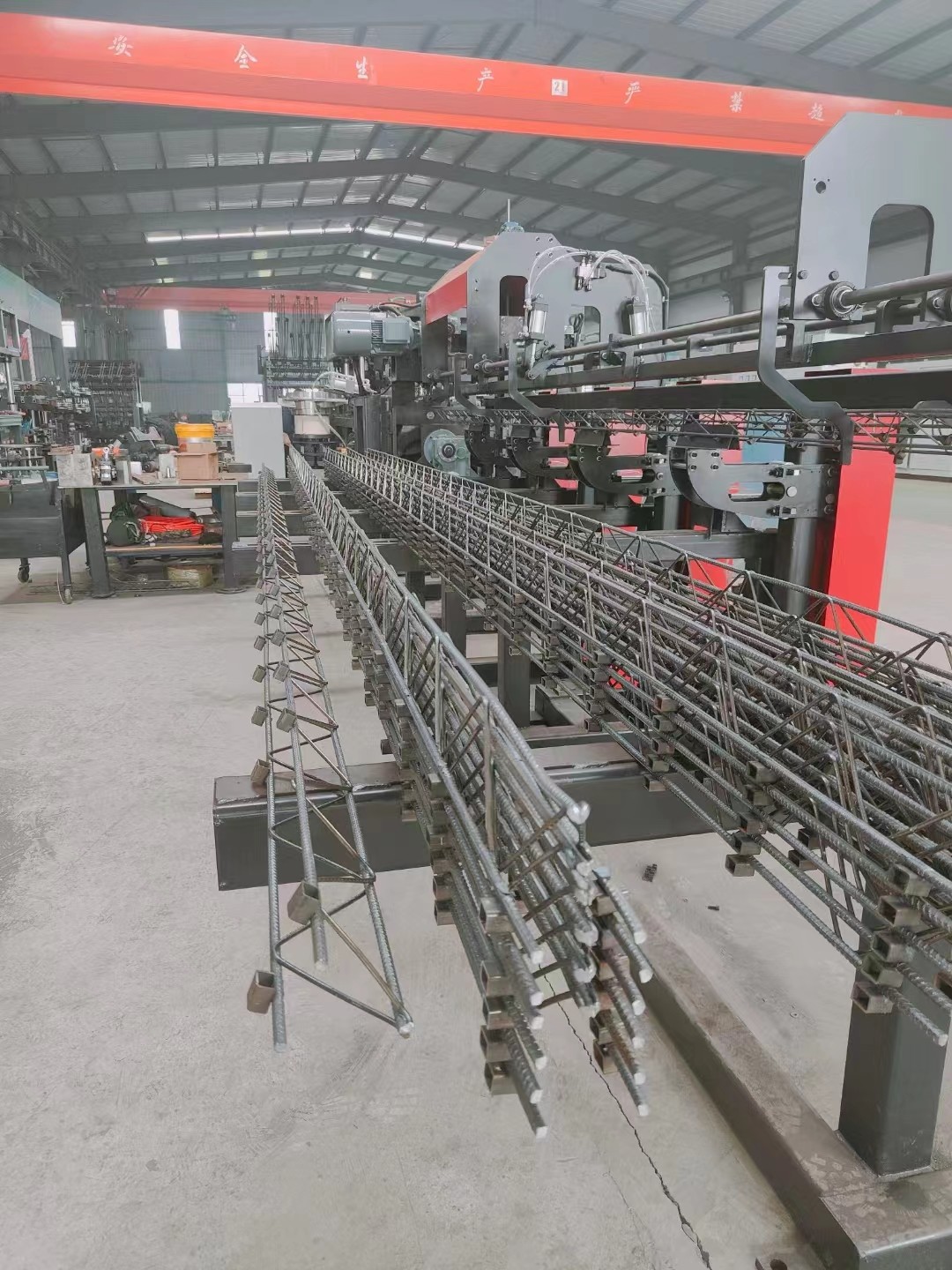

Производственная линия крепежных ребер квадратной трубы является полностью автоматизированной производственной линией, интегрирующей освобождение ребер, выпрямление ребер, изгиб боковых ребер, сварку, автоматическую стрижку,и сбор готовой продукции, которая может производить неразрушимые формованные арматурные решетки, арматурные решетки для напольных балки и арматурные решетки PC для сборных зданий,которые широко используются в строительстве зданий (предположенные напольные балки) и строительстве высокоскоростных железных дорог (двойные железнодорожные прокладки).
Сварное оборудование для квадратных труб:
| Нет, нет, нет. | Компоненты оборудования | Количество | Технические характеристики |
| 1 | Квадратный трубный соединитель вибрирующей пластины-коллектор | Два набора | Вибрационная подача, конвейерная труба, подставка |
| 2 | Сборка высокоскоростной сварки | Два набора | Изготавливается из высокоскоростных цилиндров, сварных электродов хрома и циркония |
| 3 | Компоненты пневматического питания | Два набора | Для автоматической загрузки соединительных частей |
| 4 | Формы и источники электроэнергии для сварки | Один набор | Изготавливаются из электрического источника для сварки, форм для крепления соединительных частей |
| 5 | Система охлаждения сварной воды | Один набор | Охлаждение для сварки соединительных частей |
| 6 | Регулирование подвижных компонентов | Один набор | Для регулирования положения сварки соединительных частей |
1.2 Состав оборудования производственной линии с реберными тресками:
| Нет, нет, нет. | Компоненты оборудования | Количество | Технические характеристики |
| 1 | Раковина для прокладки проволоки с катушкой | Один набор | Вертикальная стойка для прокладки проволоки, подушка с тормозом |
| 2 | Механизм выпрямления и питания | Один набор | Принимает многоколесную выпрямление с отличным эффектом выпрямления без повреждения ребер арматуры; Двухприводный проволочный питание с тремя моторами замедления. |
| 3 | Механизм хранения материала | Один набор | Оснащенный новым типом открытой стойки для хранения, которая использует амортизирующее хранилище, что позволяет непрерывно производить и эффективно предотвращать накопление арматуры. |
| 4 | Механизм выпрямления терминала | Один набор | Второй этап терминального выпрямления проводится на основных арматурных и диагональных элементах перед сваркой и формированием с использованием метода пятикалочного выпрямления.обеспечение прямоты решетчатых материалов. |
| 5 | Механизм изгиба диагональных членов | Один набор |
1) Сгибание стержня маятника приводится в действие сервомотором, обеспечивающим хорошую синхронизацию и высокую стабильность. 2) Механизм питания провода питается другим сервомотором, что обеспечивает лучшую синхронизацию и более высокую точность.Идеальное сотрудничество двух сервомоторов позволяет менять наклона решетки без остановки машины, что значительно повышает эффективность производства.
|
| 6 | Основное звено сварки | Один набор | Используются две точечные сварки, использующие в общей сложности 2 трансформатора, что снижает общее потребление электроэнергии сварных трансформаторов более чем на 60 процентов. |
| 7 | Механизм изгиба | Один набор | Использование сервомеханического изгиба, более высокая скорость, меньший шум, более высокая стабильность. |
| 7 | Механизм резки | Один набор | Использует режим резки "ножницы", чтобы эффективно решить проблему открытых свар, вызванных процессом резки..Настройка положения резки контролируется сервомотором, что позволяет резать решетки любой длины без остановки машины. |
| 8 | Механизм агрегированного сбора | Один набор | Автоматическое складирование |
| 9 | Электрическая система управления | Один набор | |
| 10 | Операционная система | Один набор |
Кнопки управления и другие компоненты высокого качества Удобная эксплуатация и регулировка оборудования Удобное управление скоростью, параметрами сварки и т.д. Система резервирования треска
|
| 11 | Инструкция по эксплуатации, запасные части и инструменты | Один набор |
Стандартная конфигурация
|
1.3 Технические параметры оборудования:
| Свинговая рука | Объекты | Количество | Примечание |
| Грузоподъемность стойки для прокладки проволоки | в кг | 2000 | Высота верхней струны не должна превышать 2 м, а высота боковой струны не должна превышать 1,3 м. |
| Количество стойки для прокладки проволоки | Единица | 5 | |
| Мощность бокового сталеобрабатывающего двигателя | КВт | 7.5 | |
| Мощность сварного трансформатора | КВт | 160х3 | Периодическая работа с квадратным трубным сварным трансформатором, добавленным сзади |
| Мощность двигателя стрижки | КВт | 11+11 | Принять самостоятельно разработанные подъемные ножницы прерывистые операции |
| Сбор и подъем мощности двигателя стойки | kW | 2.2 | Периодическая работа |
| Переклон боковой струны | мм | 200 | |
| Высота аккорда | мм | 70-270 | Высота 250 и выше без нижней угловой струны |
| Ширина аккорда | мм | 70-90 | Большая ширина |
| Диаметр верхней и нижней струн аккорда | мм | 6-12 | |
| Диаметр боковых аккордов | мм | 4-7 | |
| Длина аккорда | m | 2 ~ 14 |
Автоматически регулируемая высота
|
| Прямость аккорда | мм/м | ± 5 | |
| Ошибка высоты аккорда | мм | ±2 | |
| Ошибка длины аккорда | мм/м | ± 5 |
Максимальная погрешность не более ±15 мм
|
| Высота открытых верхних и нижних строк аккорда | мм | ≤ 5 | |
| Скорость производственной линии | m | 6-8 |
Фактическая стабильная скорость производства определяется спецификациями аккорда. Скорость будет затронута, если в производственный процесс будут добавлены соединители квадратных труб. |
| Давление воздуха | МпА | ≥ 0.7 | Используемый газ должен быть чистым, фильтрованным и сухим. |
| Потребление воздуха | м3/мин | Три четверти.5 | |
| Длина производственной линии (длина * ширина * высота) | мм | Длина производственной линии может быть соответствующим образом регулирована до 45000*3000*3500. | |
| Общее производство | T | ≤ 18 | |
| Примечание: стандартная конфигурация включает механизм изгиба нижнего угла. Пожалуйста, укажите, не включает ли конфигурация для жилой промышленности механизм изгиба нижнего угла. | |||
1.4.1 Особенности оборудования
1. Рама для прокладки из резины
Есть пять наборов стойки выплаты бар, используя вращающийся метод выплаты, с максимальной нагрузкой 2 тонны.
Каждая стойка оплаты оборудована самостоятельным воздушным тормозным устройством.
Каждая стойка имеет независимый механизм предварительной выпрямления для удаления окислительной чешуи на поверхности стальных стержней.
2Механизм выпрямления и питания
Для подачи используются три двигателя замедления.
Каждый механизм питания может управляться независимо.
3Механизм хранения стальных стволов
Принимает новый тип открытой стойки для буферизации и хранения, которая удобна для непрерывного производства и эффективно предотвращает запутывание стальных стержней.
4Механизм выравнивания терминалов
Второстепенное выпрямление терминалов выполняется на основной стойке и штангах перед сваркой и формованием.
L Этот механизм играет ключевую роль в регулировании прямоты решетки.
5. Механизм нажатия и подачи в веб-бар
* Для изгиба стальных стержней используется изгибание колебательной рукой, приводимое в действие сервомотором, с хорошей синхронизацией и высокой стабильностью.
l Сгибание стальных стержней является непрерывным (механизм сгибания работает в круговом и вверх-вниз колебательном движении, без задержки), с быстрой скоростью формирования.
1 Формы для формирования стальных стержней имеют цилиндрическую поверхность, чтобы не царапать поверхность стальных стержней.
6Сварная часть
Два точечных сварщика, один сверху и один снизу, всего с двумя трансформаторами.
Четыре нижних проката с хорошей синхронизацией.
Сварные цилиндры имеют небольшой ход, большую силу, быструю скорость сварки и высокое качество.
I Сварные цилиндры используют высококачественные марки и с воздушным зажимом.
Электроды для сварки изготавливаются из хром-циркония.
l Установлен механизм расположения, обеспечивающий форму и размер сварки.
l Способ сварки на месте с двумя точками сопротивления уменьшает мощность установки на 60% по сравнению с аналогами, а параметры сварки каждой точки сварки могут устанавливаться независимо.
l Четырехнаправленная головка электрода может быть использована четыре раза, снижая стоимость в 3 раза.
7Механизм сварки квадратных труб
Вибрирующая плита используется в качестве механизма загрузки, и скорость загрузки стабильна и высокоэффективна.и сварка завершается сваркой сопротивления.
8Механизм резки
Применение режима резки "ножницы" позволяет эффективно решить проблему открытой сварки, вызванной процессом резки, и избежать деформации и искажения резьбы при резке.
Быстрая скорость резки, не нужно останавливать сварку.
Для высокопрочной резки на главных и боковых сварных соединениях с армированием используется новейшая высокопрочная сталь из Китая.
8Автоматический механизм сбора и складирования
l Автоматический механизм сбора позволяет непрерывно производить без необходимости остановки, повышая эффективность.
Он может собирать решетки разных размеров, длинные и короткие.
Автоматическая сборка, складирование и транспортировка решеток полностью автоматизированы.
l Автоматическое устройство сбора и складирования сокращает количество операторов на 2.
10Электрическая система управления
Он использует систему управления из Хэчуана с высокой стабильностью.
11. Операционная система
L Кнопки управления и другие компоненты используют высококачественные продукты.
Оборудование легко использовать и регулировать.
l Удобны такие операции, как скорость, параметры сварки и т.д.
1.5 Конфигурация оборудования и марки компонентов
| Имя | Бренд |
Объяснение Примечания |
| Операционный экран | Кунлунь Тонгтай | Это интеллектуальный сенсорный экран IoT с процессором ARM в качестве ядра и основной частотой 800 МГц.и также предварительно установленный с McsgPro программное обеспечение конфигурации. |
| ПЛК | Хечуань | Высокая производительность, компактная структура, мощные функции и высокая стабильность. |
| Сервомотор | Хечуань | Высокая производительность, высокая надежность и высокое качество. |
| Управление низким напряжением | CHNT | Китайская известная марка, стабильное качество, высокая надежность. |
| Переключение источника питания | Тайвань Мингвэй | Тайваньский известный бренд с более чем 30-летним опытом исследований и производства. |
| Сварный трансформатор | Ченгтай | Используя японскую технологию сварки. |
| Компоненты воздуха | Ядеке |
Тайваньская известная марка, хорошее качество, высокая надежность, высокая грузоподъемность.
|
| Соленоидный клапан | Ядеке | |
| Сварный цилиндр | Шуангбейли на заказ цилиндр | Быстрая скорость, достаточная мощность и высокая стабильность. |
| Контроллер сварки | Шанхайский Гулонг | Стабильная производительность и надежное качество. |
| Редуктор | Чжэцзян Тяньхонг | Стабильная и надежная производительность. |
| Линейная проводная рельса | Тайвань Шангьин | Высокая грузоподъемность, высокая точность, высокая скорость и высокая точность. |
| Подшипник | Нск. | Импортное качество, стабильное качество и высокая надежность. |
| Электрические провода, кабели | Гуандун Йинке | Отличный материал, сильная изоляция, низкая эксцентричность. |
Технические параметры спецификаций воздушно-охлаждаемых устройств охлаждения водой типа коробки приведены в таблице ниже:
| Положение | Серийные продукты с воздушным охлаждением | |
| RX-10 | ||
| Электрическое питание | 10P-50Hz-380V | |
| Поток охлаждающей воды в м3/ч | 6.0 | |
| Общее потребление энергии в кВт | 10.5 | |
|
Охлаждение Мощность
|
КВт | 36 |
| kCal/ч | 30960 | |
| Тип | Тип свертывания, полностью закрытый | |
| Способ запуска | Прямой старт | |
| Конденсационная установка | Тип | Высокоэффективная фиолетовая медная пластина из алюминиевой фольги с крыльями + низкий шум вентилятора |
| Объем охлаждающего воздуха в м3/ч | 12000 | |
| Количество единиц | 1 | |
| Охладитель | Тип | R22 |
| Встроенный насос для воды в кВт | 1.5 | |
|
Обогреватель
|
Количество единиц | Тип катушки высокоэффективного резервуара для воды |
| Тип | 1 | |
| Диаметр трубы | DN40 | |
| Устройства безопасности | Защита от высокого и низкого напряжения, защита от остывания (двойной), предохранительный клапан, защита от перегрузки, защита от перегрузки, защита от перегрузки, защита от перегрузки, защита от перегрузки, защита от перегрузки, защита от перегрузки и т.д. | |
| Устройство защиты безопасности | Длина | 1610 |
| Ширина | 735 | |
| Высота | 1390 | |
| Общее измерение | в кг | 326 |
. КАЙЗЕН BK серии 37KW винтовый компрессор поддерживающие параметры
Новый винтовой компрессор серии BK с гуманизированным интерфейсом человека-машины и системой управления.
. Простая и удобная операция
. Операционное состояние можно увидеть на один взгляд.
. BK серии винтовый компрессор может работать для вас 24 часа без присмотра.
Поддержка или ремонт просят по-китайски, когда возникают аномалии.
. С запасным выходном интерфейсом, он может реализовать цепочное управление и дистанционное диагностическое управление несколькими блоками.
Новый винтовый компрессор серии BK с встроенной системой разделения масла
Принятие встроенного дизайна отделения масла обеспечивает эффект отделения масла от воздуха и уменьшает потребление масла, а качество продукта полностью гарантируется с самого начала проектирования.
. BK серии новый тип винтового воздушного компрессора высокоэффективный впуск воздуха клапан управления.
. Режим управления "Включение/выключение"
. Противомасляный дизайн распыления с тормозным клапаном
Свертовые компрессоры серии BK имеют новое поколение низкопотребляющих, высокоэффективных двигателей.
. Высокий стартовый крутящий момент
Изоляционный класс F, класс защиты IP54
Подшипники SKF, низкий уровень шума, длительный срок службы
. с устройством заправки, можно заправлять без остановки машины.
| Давление разряда Mpa | 0.8 |
| Объем сброса в м3/мин | 5.5 |
| Мощность двигателя в кВт | 37 |
| Интерфейс выхлопных газов | G1 1/2 |
| Шум db(A) | 67 |
| Масса в кг | 730 |
| Общие размеры мм | 1240*1030*1435 |
