Компания Shandong Time Machinery Technology Co., Ltd.
Данные и котировки оборудования "Линия производства сварки напольных плит с усиленным ребрам (SGHJ-IV) "
Юридический представитель: Цюй Хао
Телефон: 13395378282
Адрес: зона экономического развития, город Цзиньнин, провинция Шаньдун.
Сайт: www.sdsgzn.com
I. Бизнес-контракт 2
II. Внедрение проекта по покрытию полов железобетонными конструкциями 3
1Обзор проекта3
2. Введение производственного процесса4
3Продукты из железобетонных решеток для напольных плит (с сложенными углами)5
III. Производительность оборудования и технические параметры 6
1. Технические параметры линии производства реберной решетки6
1.1 Обзор оборудования6
1.2 Состав оборудования производственной линии с реберной решеткой6
1.3 Технические параметры оборудования:7
1.4 Особенности оборудования8
1.5 Конфигурация оборудования и марки компонентов10
2. Автоматическая сварочная машина с укрепленной реберной решеткой10
2.1 Обзор оборудования10
2.2 Состав оборудования производственной линии с реберной решеткой11
2.3 Технические параметры оборудования:12
2.4 Особенности оборудования12
3Машина для охлаждения воды13
3.1 Технические спецификации воздушно-охлаждаемого охлаждающего агрегата:13
4. Компрессор воздуха14
4.1 Технические параметры воздушно-охлаждаемой винтовой машины14
5. Пресс фанеры16
Профессиональный производитель интеллектуальных производственных линий сварки с помощью стержней с ЧПУ
| SGHJ-IV Интеллектуальная линия производства сварки с помощью CNC-решеток | ||||||
| Объем цены: Shandong Shiguang Machinery Technology Co., Ltd. | ||||||
|
Серийный Нет, нет, нет. |
Наименование оборудования | Модель оборудования |
Объекты |
Количество |
Стоимость (RMB) |
Сумма (RMB) |
|
1 |
Производственная линия сварки железобетонных решеток | SGHJ-IV (автоматическое складирование) |
Единица |
1 |
||
|
2 |
Машина для сварки шаблонов | SGMB-600/576 |
Единица |
1 |
||
|
3 |
Свинцовый воздушный компрессор | Кайзен BK37кВт |
Единица |
1 |
||
|
4 |
Пресса для плит | V-образный 600/576 | Единица |
1 |
||
|
5 |
Машина для охлаждения воды | RX-10 | Единица |
1 |
||
|
6 |
Сварная машина для сварки ребер | 25кВ | Единица |
1 |
||
| Всего |
Общая сумма оборудования: ¥ В письмах: |
|||||
| Примечание: в эту цену включены налог (13% НДС), стоимость перевозок, отладки и установки, а также стоимость обучения. | ||||||
| Наша компания сосредоточена на исследованиях и разработках, а также на производстве армированных стальных решеток сварки производственных линий..Компания придает большое значение технологическим инновациям, придерживается пути независимых инноваций, постоянно корректирует структуру продукции для удовлетворения спроса на рынке,и установил долгосрочные отношения сотрудничества со многими известными предприятиями. | ||||||
Название компании: ShandongВремяМашиностроение Co., Ltd.
Налоговый идентификационный номер: 91370811MA3EP7HT68
Счет компании: 815010601421010400
Банк: отделение Jining Bank Xicheng
Адрес: восточная часть дороги Цзяфэн, северная часть дороги Рюйсян, зона экономического развития Цзинин, провинция Шаньдун (в помещениях компании Shandong Taifeng Engineering Group Co., Ltd.)
II. Внедрение проекта по покрытию полов железобетонными конструкциями
1Обзор проекта
Укрепленная плитка для покрытия напольного полотна представляет собой комбинированный шаблон, который обрабатывает стальные стержни на полу в качестве рам для полотна на заводе и сварляет их вместе с оцинкованными гофрированными листами.Бетон насыпается на него, чтобы сформировать железобетонный полУкрепленная плоскость напольного покрытия имеет множество преимуществ, таких как низкая общая стоимость, энергосбережение и охрана окружающей среды, быстрая скорость строительства и снижение строительных затрат.В последние годы, он был быстро продвинут и популяризирован в нашей стране.
Благодаря использованию автоматизированного оборудования и производственных процессов в производстве укрепленных шаблонов решетки, было достигнуто стандартизированное и крупномасштабное производственное производство.Он имеет такие преимущества, как стабильное качество сварки, равномерное распределение стальных стержней и точные размеры продукта.Механизированная и промышленная установка значительно уменьшает количество стальных стержней на строительной площадке и улучшает условия труда строительных рабочих, эффективно обеспечивая качество строительства. Укрепленная плоскость пола не нуждается в рассмотрении вопросов противопожарной защиты и антикоррозии,сокращение затрат на антикоррозионные и противопожарные мерыТаким образом, применение арматурных пластин имеет значительное преимущество по общей стоимости по сравнению с другими профильными стальными плитами.
2.Реберные решетки для плит пола (с изгибом нижних углов)
III.Производительность оборудования и технические параметры
1.Технические параметры производственной линии реберной конструкции
1.1 Обзор оборудования

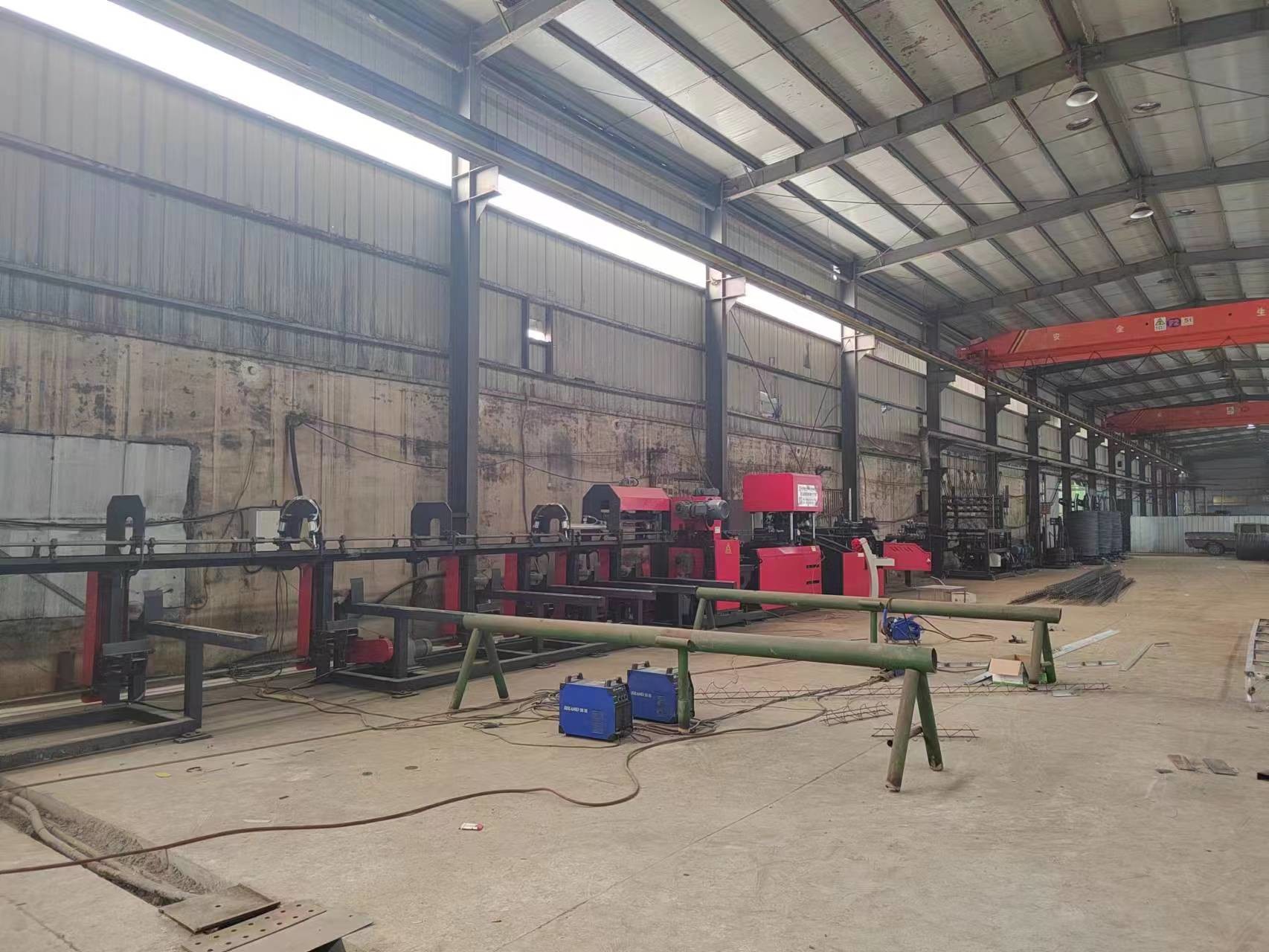

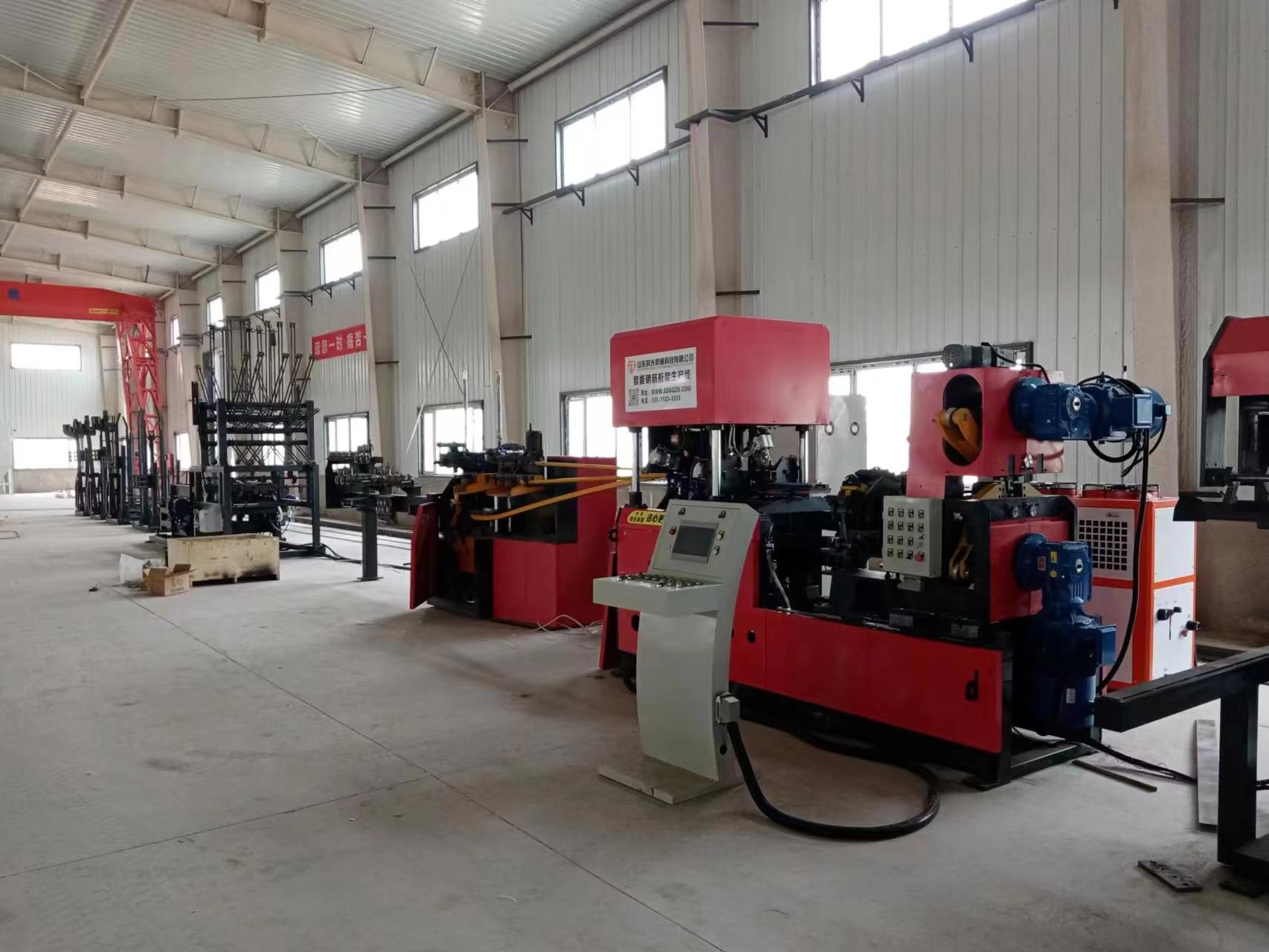

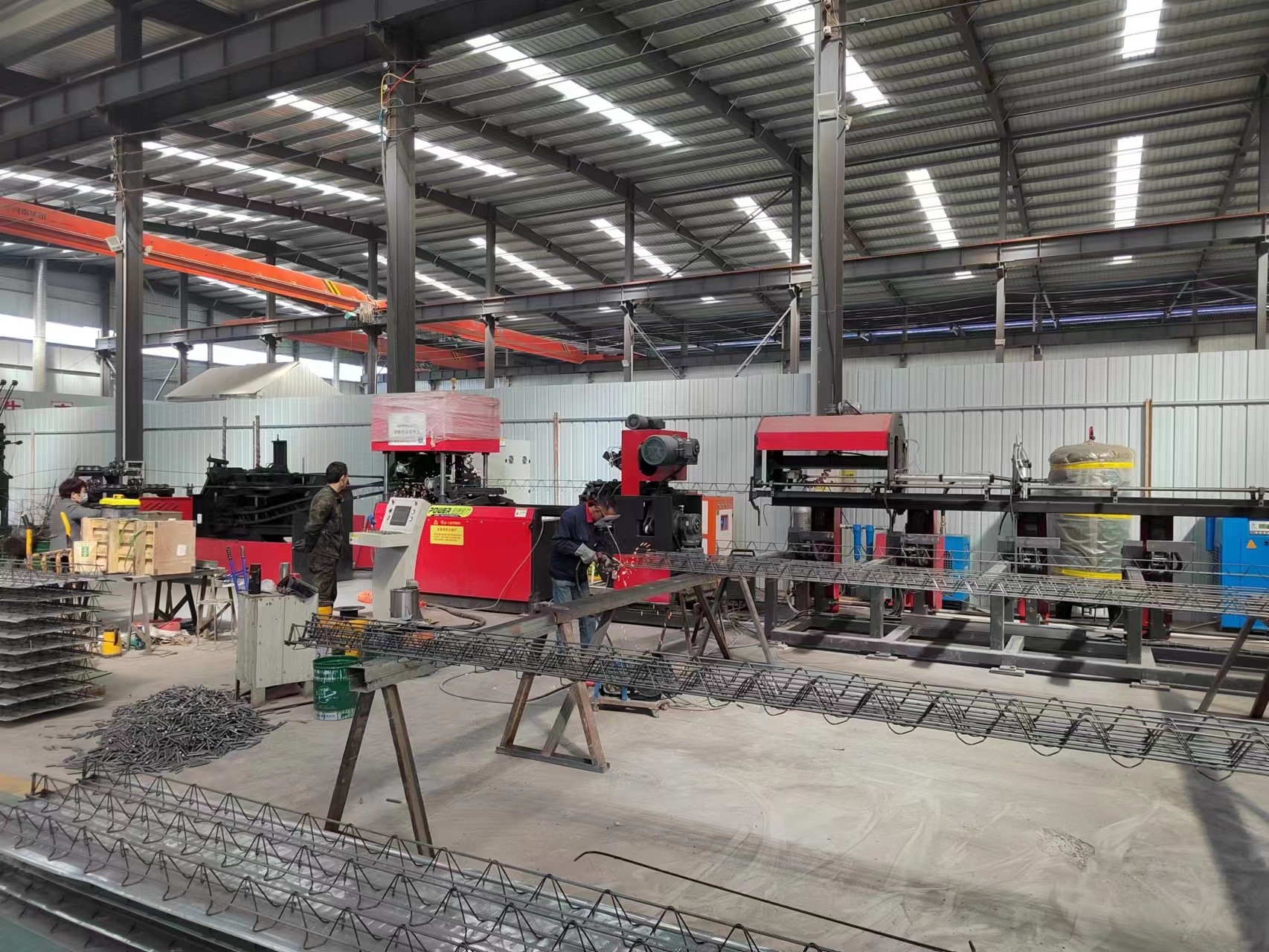

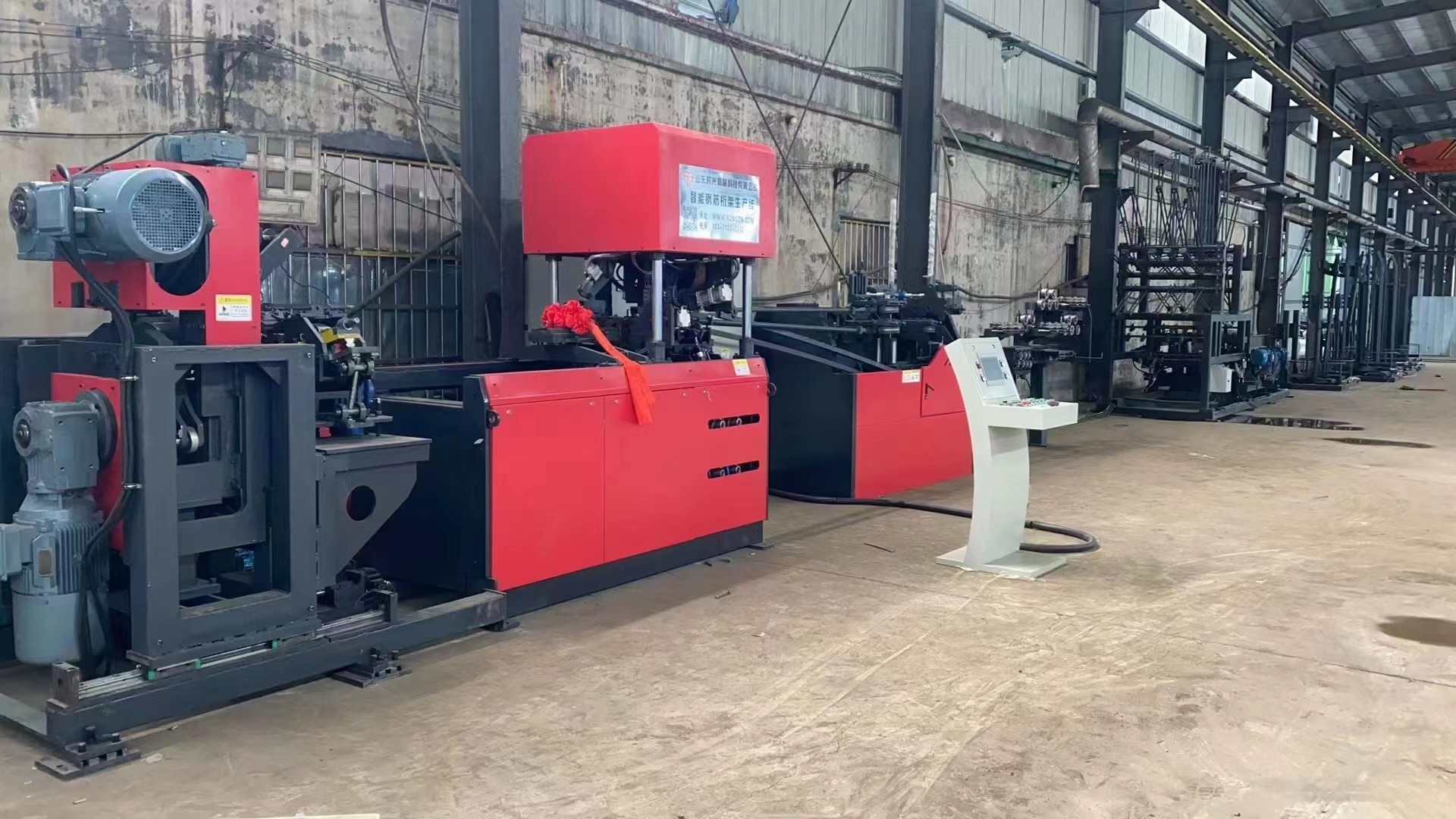

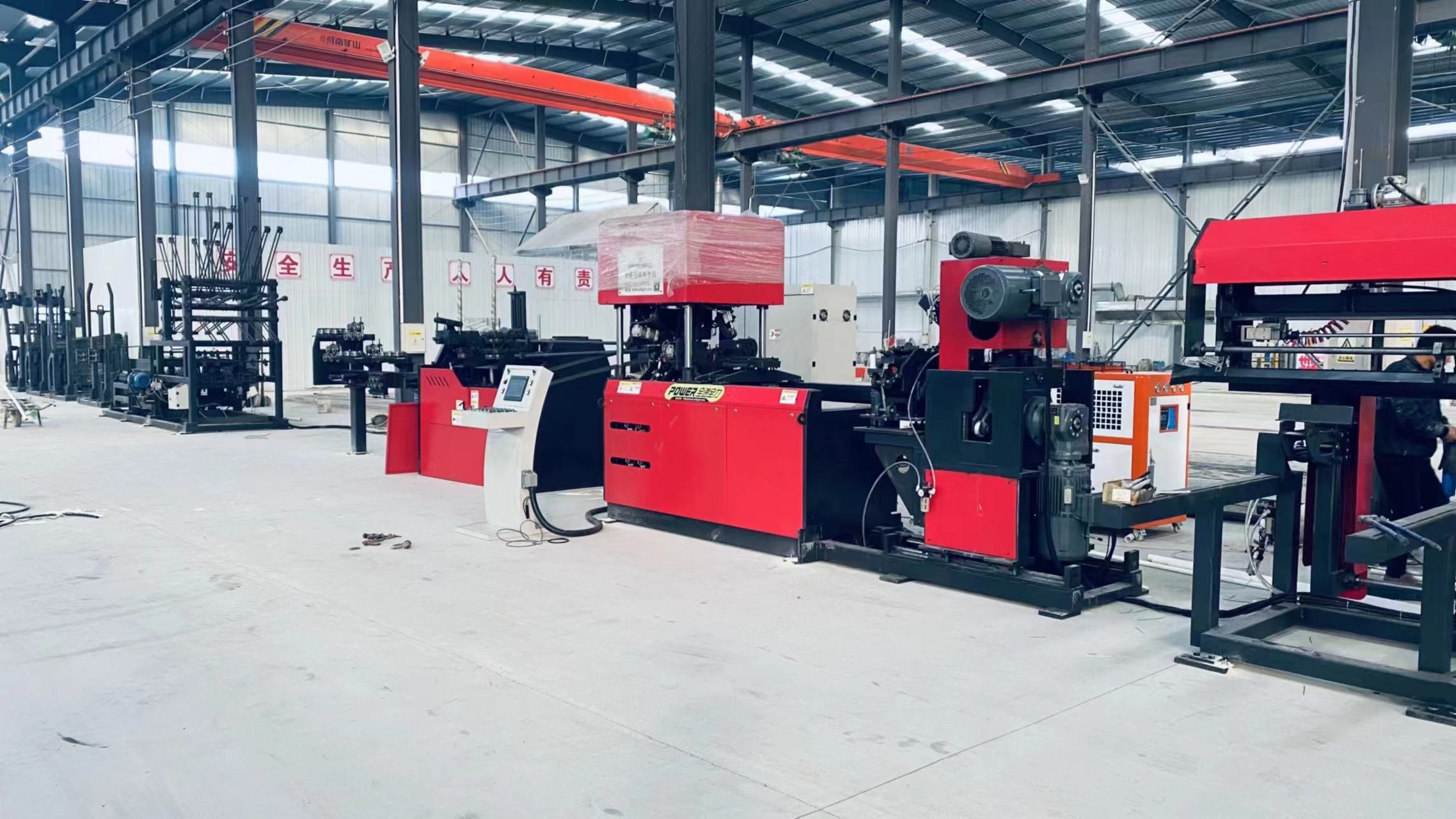

Производственная линия арматурных решеток является полностью автоматизированной производственной линией, которая объединяет прокладку, выпрямление, изгиб стальной стороны, сварку, автоматическую резку,и сбор готовой продукции. Он может производить арматурные решетки для напольных плит, а также сборные арматурные решетки для ПК зданий,широко применяется в строительстве зданий (предизготавливаемые напольные плиты) и строительстве высокоскоростных железных дорог (двойные блочные прокладки), среди других областей.
1.2 Состав оборудования производственной линии с реберными тресками:
| Нет, нет, нет. | Компоненты оборудования | Количество | Технические характеристики |
| 1 | Раковина для прокладки проволоки с катушкой | Один набор | Вертикальная стойка для прокладки проволоки |
|
2 |
Механизм выпрямления и питания | Один набор | Принимает многоколесную выпрямление с отличным эффектом выпрямления без повреждения ребер арматуры; Двухприводный проволочный питание с тремя моторами замедления. |
| 3 | Механизм хранения материала | Один набор | Оснащенный новым типом открытой стойки для хранения, которая использует амортизирующее хранилище, что позволяет непрерывно производить и эффективно предотвращать накопление арматуры. |
|
4 |
Механизм выпрямления терминала | Один набор | Второй этап терминального выпрямления проводится на основных арматурных и диагональных элементах перед сваркой и формированием с использованием метода пятикалочного выпрямления.обеспечение прямоты решетчатых материалов. |
|
5 |
Механизм изгиба диагональных членов | Один набор |
1) Сгибание стержня маятника приводится в действие сервомотором, обеспечивающим хорошую синхронизацию и высокую стабильность. 2) Механизм питания провода питается другим сервомотором, что обеспечивает лучшую синхронизацию и более высокую точность.Идеальное сотрудничество двух сервомоторов позволяет менять наклона решетки без остановки машины, что значительно повышает эффективность производства.
|
|
6 |
Основное звено сварки | Один набор | Используются две точечные сварки, использующие в общей сложности 2 трансформатора, что снижает общее потребление электроэнергии сварных трансформаторов более чем на 60 процентов. |
|
7 |
Механизм изгиба | Один набор | Использование сервомеханического изгиба, более высокая скорость, меньший шум, более высокая стабильность. |
|
8 |
Механизм резки | Один набор | Использует режим резки "ножницы", чтобы эффективно решить проблему открытых свар, вызванных процессом резки..Настройка положения резки контролируется сервомотором, что позволяет резать решетки любой длины без остановки машины. |
| 9 | Механизм агрегированного сбора | Один набор | Автоматическое складирование |
| 10 | Электрическая система управления | Один набор | |
|
11 |
Операционная система |
Один набор |
Кнопки управления и другие компоненты высокого качества Удобная эксплуатация и регулировка оборудования Удобное управление скоростью, параметрами сварки и т.д. Система резервирования треска
|
| 12 | Инструкция по эксплуатации, запасные части и инструменты | Один набор |
Стандартная конфигурация
|
1.3 Технические параметры оборудования:
| Свинговая рука | Объекты | Количество | Примечание |
| Грузоподъемность стойки для прокладки проволоки | в кг |
2000 |
Высота верхней струны не должна превышать 2 м, а высота боковой струны не должна превышать 1,3 м. |
| Количество стойки для прокладки проволоки | Объекты |
5 |
|
| Мощность бокового сталеобрабатывающего двигателя |
КВт |
7.5 |
Сервомотор |
| Мощность сварного трансформатора |
КВт |
11 | Сервомотор |
| Грузоподъемность стойки для прокладки проволоки |
КВт |
160х2 |
Периодическая работа |
| Мощность двигателя стрижки | КВт | 11+11 | Периодическая работа |
| Способ изгиба нижнего угла | Механические |
Сервомотор
|
|
| Сбор и подъем мощности двигателя стойки | КВт |
2.2 |
Периодическая работа |
| Переклон боковой струны |
мм |
200 |
190-210 автоматически регулируемый толчок |
| Высота аккорда |
мм |
70-270 |
Высота 250 и выше без нижней угловой струны |
| Ширина аккорда |
мм |
70-90 |
Большая ширина |
| Диаметр верхней и нижней струн аккорда | мм |
6-12 |
|
| Диаметр боковых аккордов |
мм |
4-7 |
|
| Длина аккорда |
m |
0.2 ~ 14 |
Автоматически регулируемая высота
|
| Прямость аккорда |
мм |
± 5 | |
| Ошибка высоты аккорда |
мм |
±2 | |
| Ошибка длины аккорда | мм/м | ± 5 |
Максимальная погрешность не более ±15 мм
|
| Высота открытых верхних и нижних строк аккорда |
мм |
≤ 5 | |
| Скорость производственной линии |
m |
12-15 |
Фактическая стабильная скорость производства определяется спецификациями аккорда. |
| Давление воздуха | МпА | ≥ 0.7 | Используемый газ должен быть чистым, фильтрованным и сухим. |
| Потребление воздуха | м3/мин | Три четверти.5 | |
| Длина производственной линии (длина * ширина * высота) | мм | Длина производственной линии может быть соответствующим образом регулирована до 45000*3000*3500. | |
| Общее производство |
T |
≤ 18 (за исключением аксессуаров и внешних контрольных ящиков) | |
| Примечание: стандартная конфигурация включает механизм изгиба нижнего угла. Пожалуйста, укажите, не включает ли конфигурация для жилой промышленности механизм изгиба нижнего угла. | |||
1.4.1 Особенности оборудования
1. Рама для прокладки из резины
Существует пять наборов стойков с выплатными барами, использующих вращающийся метод выплат, с максимальной нагрузкой 2 тонны.
Каждая стойка для выплат оборудована независимым воздушным тормозным устройством.
Каждая стойка имеет независимый механизм предварительной выпрямления для удаления окислительной чешуи на поверхности стальных стержней.
2Механизм выпрямления и питания
Он использует многоколесную выпрямление с хорошим эффектом выпрямления, не повреждая ребра стальных стержней.
Каждый механизм питания может контролироваться независимо.
3Механизм хранения стальных стволов
Для буферизации и хранения используется новый тип открытой стойки для хранения, которая удобна для непрерывного производства и эффективно предотвращает запутанность стальных стержней.
4Механизм выравнивания терминалов
Вторичное выпрямление терминалов выполняется на основной стойке и шнуровых стойках перед сваркой и формованием.
Этот механизм играет ключевую роль в регулировании прямоты решетки.
5. Механизм нажатия и подачи в веб-бар
Для изгиба стальных стержней применяется изгибание подвижной рукой, приводимое в действие сервомотором, с хорошей синхронизацией и высокой стабильностью.
Сгибание стальных стержней является непрерывным (механизм сгибания работает в круговом и вверх-вниз колеблющемся движении, без задержки), с быстрой скоростью формирования.
Формы для формирования стальных стержней имеют цилиндрическую поверхность для предотвращения царапины поверхности стальных стержней.
Механизм подачи питания приводит в действие сервомотор, с лучшей синхронизацией и точностью.Идеальное сочетание двух сервомоторов может реализовать функцию изменения треска без остановки, что значительно повышает эффективность производства.
6Сварная часть
Два сварщика, один сверху и один снизу, с двумя трансформаторами в целом.
Сварные цилиндры имеют небольшой ход, большую силу, быструю скорость сварки и высокое качество.
Сварные электроды изготавливаются из хром-циркониевого сплава меди.
Оборудована механизмом позиционирования для обеспечения формы и размера сварки.
Метод двухточечной точечной сварки сопротивления уменьшает мощность установки на 60% по сравнению с аналогами, а параметры сварки каждой точки сварки могут устанавливаться независимо.
Четырехсторонняя головка электрода может быть использована четыре раза, снижая стоимость в 3 раза.
7Механизм резки
Режим резки "ножницы" используется для эффективного решения проблемы открытой сварки, вызванной процессом резки, и для предотвращения деформации и искажения решетки во время резки.
Быстрая скорость резки, не нужно останавливать сварку.
Для высокопрочной резки на главных и боковых сварных соединениях с армированием используется новейшая высокопрочная и прочная форма стальной стали из Китая.
8Автоматический механизм сбора и складирования
Механизм автоматического сбора позволяет непрерывно производить продукцию без необходимости остановки, повышая эффективность.
Он может собирать решетки разных размеров, длинные и короткие.
Автоматическое сбор, складирование и транспортировка решеток полностью автоматизированы.
Автоматизированное устройство сбора и складирования сокращает количество операторов на 2.
9Электрическая система управления
Он принимает систему управления из Хэчуана с высокой стабильностью.
10. Операционная система
Кнопки управления и другие компоненты используют высококачественные изделия.
Оборудование легко использовать и регулировать.
Операции, такие как скорость, параметры сварки и т. д. удобны.
1.5Конфигурация оборудования и марки компонентов
| Имя | Бренд |
Объяснение Примечания |
| Операционный экран | Кунлунь Тонгтай | Это интеллектуальный сенсорный экран IoT с процессором ARM в качестве ядра и основной частотой 800 МГц.и также предварительно установленный с McsgPro программное обеспечение конфигурации. |
| ПЛК | Хечуань | Высокая производительность, компактная структура, мощные функции и высокая стабильность. |
| Сервомотор | Хечуань | Высокая производительность, высокая надежность и высокое качество. |
| Управление низким напряжением | CHNT | Китайская известная марка, стабильное качество, высокая надежность. |
| Переключение источника питания | Тайвань Мингвэй | Тайваньский известный бренд с более чем 30-летним опытом исследований и производства. |
| Сварный трансформатор | Ченгтай | Используя японскую технологию сварки. |
| Компоненты воздуха | Ядеке | Тайваньская известная марка, хорошее качество, высокая надежность, высокая грузоподъемность. |
| Соленоидный клапан | Ядеке | Тайваньская известная марка, хорошее качество, высокая надежность, высокая грузоподъемность. |
| Сварный цилиндр | Шуангбейли на заказ цилиндр | Быстрая скорость, достаточная мощность и высокая стабильность. |
| Контроллер сварки | Шанхайский Гулонг | Стабильная производительность и надежное качество. |
| Редуктор | Чжэцзян Тяньхонг | Стабильная и надежная производительность. |
| Линейная проводная рельса | Тайвань Шангьин | Высокая грузоподъемность, высокая точность, высокая скорость и высокая точность. |
| Подшипник | Нск. | Импортное качество, стабильное качество и высокая надежность. |
| Электрические провода, кабели | Гуандун Йинке | Отличный материал, сильная изоляция, низкая эксцентричность. |
2Автоматическая сварочная машина для формования арматурных решеток
2.1 Обзор оборудования
Линия производства сварки реберной решетки состоит из конвейерной конвейерной решетки, автоматического выравнивания, автоматического руководства, автоматической сварки, системы управления и т. д.Он в основном используется для сварки стальных решеток с оцинкованной пластиной, стальной плиты и других стальных формовок в строительной промышленности.
2.2 Состав оборудования сварного станка для формования реберной решетки
| Нет, нет, нет. | Компоненты машин | Количество | Технические характеристики |
| 1 | Моторизованная загрузочная рама | Один набор | 3 * 3 метра |
| 2 | Моторизованный разгрузчик | Один набор | 3 шт*3 метра |
|
3 |
Сварные машины | Один набор | Используя сервомотор, голова электрода охлаждается водой с помощью застежки и устройства-направления. |
| 4 | Электрическая система управления | Один набор | Принятие системы управления, такой как Zhongda U-Control Intelligent Module |
| 5 | Операционная система | Один набор | Принять систему SGMB |
| 6 | Учебное пособие, случайные запасные части и инструменты | Один набор | Стандартная конфигурация |
|
7 |
Другие конфигурации | Один набор | Оснащенное управляющим компрессионным воздухом и застежкой для настройки, моторизированной приемной и питательной рамой. |
| Номинальное напряжение |
380В 50Гц |
| Мощность трансформатора сварки | 3*100 КВА |
| Прочая мощность | 3 кВт |
| Шаговая высота | 190-210 мм (настраиваемая) |
| Количество электродов сварки | 6 единиц |
| Высота рабочего стола | 800 мм |
| Длина обрабатываемой подошвы | 0.4м-12м |
| Ширина сварной пластины | 576/600 мм |
| Толщина сварной пластины |
0.4 мм - 1.0 мм |
| Другие конфигурации | Он оснащен управляемыми пневматическими остановками для прессования и выравнивания, а также моторизованной подъемной и кормовой рамой. |
| Масса всей машины | 3Т |
2.4 Особенности оборудования
◆ Он может производить 576 и 600 типов поддонных плит.
◆ Принятие зарубежной технологии сварки, избегая явления утечки сварки и разрыва оцинкованной плиты, которые легко возникают в аналогичном оборудовании в Китае.
◆ Принятие сервомоторного движения, чтобы ходить более точно и быстрее.
◆ Компактная и разумная конструкция, красивый вид.
◆Общая мощность сварки составляет 300 КВА.
РУИ СИАНГ
Сцепная стойка 10 л.с. с воздушным охлаждением Водоохладитель
Длина*Широта*Высота=1610*735*1390 мм
Технические параметры спецификаций воздушно-охлаждаемых устройств охлаждения водой типа коробки приведены в таблице ниже:
Обходный клапан
Подключить к 1,5 дюймовой трубе
Вместимость бака 140 л
Поток насоса 9 м3/ч
|
Положение
|
Серийные продукты с воздушным охлаждением | |
| RX-10 | ||
| Электрическое питание | 10P-50Hz-380V | |
| Поток охлаждающей воды в м3/ч | 6.0 | |
| Общее потребление энергии в кВт | 10.5 | |
|
Мощность охлаждения
|
КВт | 36 |
| kCal/ч | 30960 | |
| Тип | Тип свертывания, полностью закрытый | |
| Способ запуска | Прямой старт | |
| Конденсационная установка | Тип | Высокоэффективная фиолетовая медная пластина из алюминиевой фольги с крыльями + низкий шум вентилятора |
| Объем охлаждающего воздуха в м3/ч | 12000 | |
| Количество единиц | 1 | |
| Охладитель | Тип | R22 |
| Встроенный насос для воды в кВт | 1.5 | |
|
Обогреватель
|
Количество единиц | Тип катушки высокоэффективного резервуара для воды |
| Тип | 1 | |
| Диаметр трубы | DN40 | |
| Устройства безопасности | Защита от высокого и низкого напряжения, защита от остывания (двойной), предохранительный клапан, защита от перегрузки, защита от перегрузки, защита от перегрузки, защита от перегрузки, защита от перегрузки, защита от перегрузки, защита от перегрузки и т.д. | |
| Устройство защиты безопасности | Длина | 1610 |
| Ширина | 735 | |
| Высота | 1390 | |
| Общее измерение | в кг | 326 |
4. Компрессор воздуха
КАЙЗЕН BK серии 37 кВт винтовый компрессор поддерживающие параметры
Новый винтовой компрессор серии BK с гуманизированной системой управления и отображения интерфейса между человеком и машиной.
Простая и удобная работа
Рабочее состояние можно увидеть на один взгляд.
Свертовой компрессор серии BK может работать 24 часа без присмотра.
Поддержка или ремонт просят по-китайски, когда возникают аномалии.
. С запасным выходном интерфейсом, он может реализовать цепочное управление и дистанционное диагностическое управление несколькими блоками.
Новый винтовый компрессор серии BK с встроенной системой разделения масла
Принятие встроенного дизайна отделения масла обеспечивает эффект отделения масла от воздуха и уменьшает потребление масла, а качество продукта полностью гарантируется с самого начала проектирования.
BK серия новый тип винтового воздушного компрессора высокоэффективный клапан управления вводом воздуха.
Режим управления "Включение/выключение"
Противомасляная конструкция с контрольным клапаном
Скрутные компрессоры серии BK имеют новое поколение низкопотребляющих, высокоэффективных двигателей.
Высокий стартовый крутящий момент
Изоляционный класс F, класс защиты IP54
Подшипники SKF, низкий уровень шума, длительный срок службы
. с устройством заправки, можно заправлять без остановки машины.
| Давление разряда Mpa |
0.8 |
| Объем сброса в м3/мин | 5.5 |
| Мощность двигателя в кВт | 37 |
| Интерфейс выхлопных газов | G11/2 |
| Шум db(A) | 67 |
| Масса в кг | 730 |
| Общие размеры мм | 1240*1030*1435 |
5.Пресс для фанеры(Тип"V" )
Поток процесса: размотка → направленное подача → формирование роликов → отрезание при формировании → формирование роликов → выход готовой продукции
| Основная мощность двигателя | 4 кВт ((Вращающийся циклоидный редуктор) |
| ПЛК и преобразователь частот | Delta (система управления микрокомпьютером PLC: автоматическое управление количеством и длиной пластин) |
| Сенсорный экран | WEINVIEW.CO.,LTD (Тайвань) |
| Механизм сдвига гидравлической формовки | Ограничение при литье |
| Ширина питания | 625/600 |
| Пригодные для прессования пластины | 00,7 мм (Гальванизированная стальная плита с прочностью доступа ≤ G300) |
| Скорость формирования | 10-15 м/мин |
| Количество проходов формирования | 12 |
| Общая масса | Примерно 3,5 т. |
| Раковина для разгрузки | 1 единица |
